모니터 암 연결은 책상 클램프 고정, 베사판 볼트 체결, 관절 결합 후 육각 렌치로 수평 장력을 맞추는 4단계로 끝냅니다.
스탠드를 치우고 암을 설치하면 모니터 밑으로 낭비되던 책상 바닥 공간을 온전히 되찾을 수 있습니다.
다만 연결 직후 모니터가 아래로 주저앉거나 고개가 앞으로 꺾이는 사고가 흔하게 발생합니다.
나사 규격 선택부터 매립형 홈 스페이서 결합, 관절별 장력 세팅 기준까지 핵심 절차를 하나씩 정리합니다.
작업을 시작하기 전에 확인할 필수 준비물과 전제 조건입니다.
- 모니터 후면 베사(VESA) 홀 규격(75x75mm 또는 100x100mm 간격)과 나사산 상태
- 모니터 포장에 동봉된 기본 M4 규격 볼트 및 모니터 암 번들 육각 렌치 세트
- 스탠드를 제외한 순수 모니터 디스플레이 본체 무게와 암의 지지 하중 스펙 일치 여부
- 패널 전면 긁힘과 파손을 방지하기 위한 작업대 바닥용 두꺼운 담요나 극세사 수건

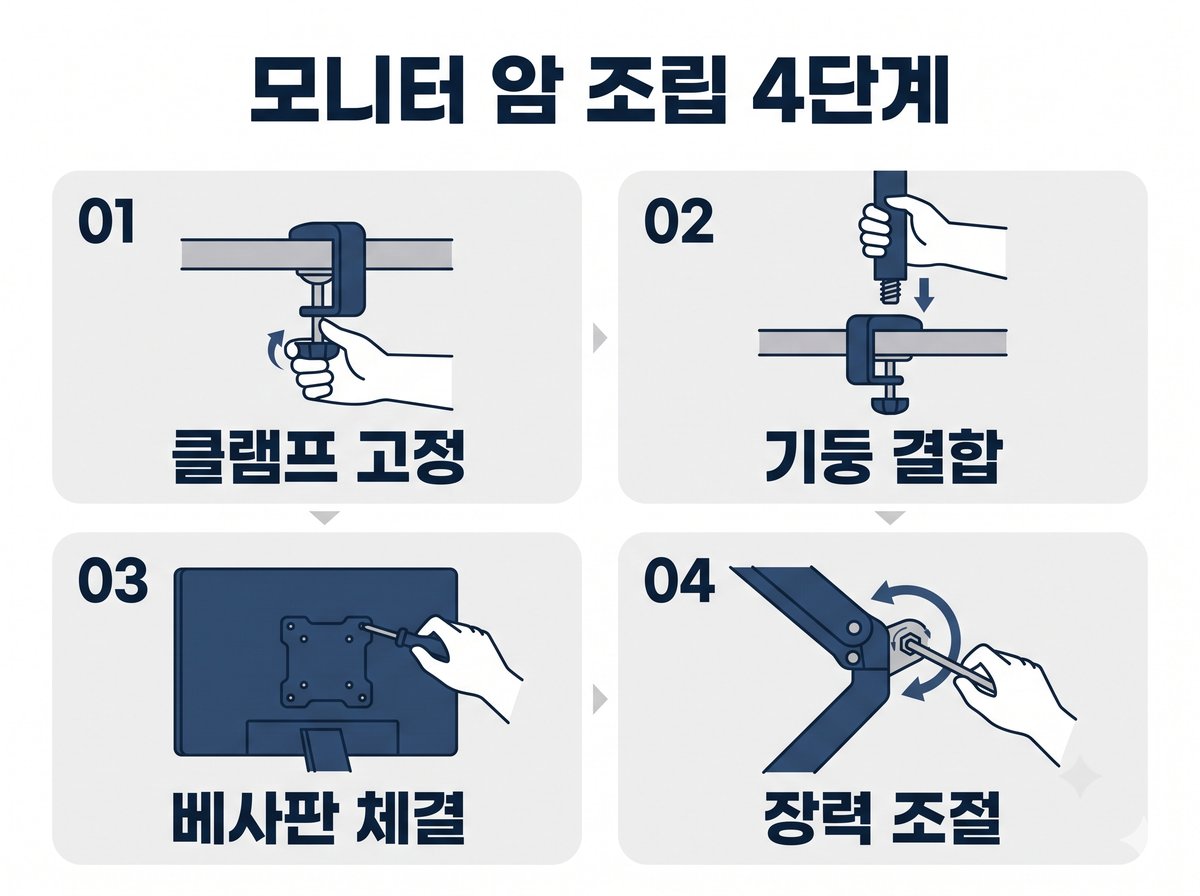

1. 모니터 암 연결 기본 조립 4단계
모니터 암 조립은 지지대 안착부터 본체 결합까지 정해진 순서를 밟아야 패널 낙하 사고를 막을 수 있습니다.
- 책상 하단 클램프 안착과 고정: 책상 모서리 안쪽 끝까지 클램프 바이스를 밀어 넣습니다. 하단 조임 레버를 손이나 동봉된 렌치로 돌려 흔들림이 전혀 느껴지지 않을 때까지 단단히 고정합니다. 책상 프레임과 상판 뒷면에 최소 50mm 이상 걸리는 깊이가 확보되어야 유격이 생기지 않습니다.
- 1단 하부 암과 2단 관절 결합: 고정된 베이스 기둥 축에 1단 하부 암을 끼우고 회전 반경 제어 나사를 맞춥니다. 그 위에 상하 높낮이를 조절하는 2단 가스스프링 암을 얹은 뒤 관절 연결 나사를 조여 단단히 결합합니다.
- 모니터 후면 베사판 나사 체결: 푹신한 수건을 바닥에 깔고 모니터 화면이 바닥을 향하도록 평평하게 눕힙니다. 기본 스탠드를 떼어낸 뒤 베사 브래킷을 나사 홀에 얹고 볼트를 대각선 순서(X자)로 번갈아 조여 수평 밀착을 완성합니다.
- 암 헤드 슬롯 거치와 장력 조절: 체결된 모니터를 양손으로 잡고 암 상단 헤드 홈에 딸깍 소리가 날 때까지 위에서 아래로 끼워 넣습니다. 화면을 수평 높이로 손으로 받쳐 유지한 채 팔꿈치 관절 상단 조절 홈에 육각 렌치를 넣고 장력 균형점을 맞춥니다.
핵심
모니터 암 연결의 핵심은 모니터를 완전히 거치한 상태에서 수평을 잡고 육각 렌치를 돌려 스프링 반발력과 본체 하중의 균형점을 맞추는 것입니다.
모니터를 걸지 않은 빈 암 상태에서는 내부 스프링의 밀어내는 힘이 강해 손으로 눌러도 아래로 내려가지 않는 것이 정상입니다.
기기를 걸지 않은 상태에서 암이 움직이지 않는다고 렌치를 무리하게 돌리면 조절 밸브 나사선이 망가집니다.
제조사 매뉴얼에 적힌 지지 하중 수치는 스탠드를 떼어낸 순수 디스플레이 패널 무게만을 기준으로 삼습니다.
공식 매뉴얼과 기술 규격은 삼성전자 서비스 매뉴얼 자료실의 모니터 제품군 설명서에 적힌 베사 규격과 나사 권장 체결 깊이를 따릅니다.
2. 나사 길이와 매립형 베사홈 단차 해결법
모니터 암 연결 과정에서 초보자가 가장 많이 막히는 단계는 바로 나사 체결 단계입니다.
나사가 끝까지 들어가지 않거나 반대로 너무 길어 덜렁거리는 현상은 나사 규격과 후면 단차 때문입니다.
주의
나사가 너무 길다고 전동 드라이버로 강하게 조이면 모니터 내부 기판과 패널을 직접 찔러 화면이 영구히 파손됩니다.
모니터 제조사 사양표와 달리 실제 조립에서는 베사 나사 체결 깊이가 제품마다 서로 다릅니다.
일반 평면 모니터는 후면 하우징이 평평해 M4 볼트와 기본 와셔만으로 단단하게 밀착됩니다.
삼성이나 LG 일부 커브드 모니터는 스탠드 결합부가 원형이나 사각형 안쪽으로 깊숙이 매립되어 있습니다.
평평한 암 브래킷을 그대로 대면 테두리 플라스틱 간섭 때문에 나사 홀까지 닿지 않는 현상이 발생합니다.
이럴 때는 암 구성품에 들어 있는 플라스틱 원통형 스페이서 링을 홀 사이에 끼우고 긴 나사로 조여야 간섭을 피할 수 있습니다.
스페이서와 와셔를 겹쳐 체결할 때 흔들림을 막는 점검 기준입니다.
- 나사 굵기 점검: 24인치부터 32인치 규격 일반 모니터는 대부분 M4 규격 볼트를 씁니다. 구멍이 헐거우면 강제로 조이지 말고 M5 볼트 여부를 확인해야 합니다.
- 체결 나사산 깊이: 와셔와 스페이서를 통과한 뒤 모니터 본체 암나사산에 최소 4회에서 6회 이상 부드럽게 감겨 들어가는 길이를 선택합니다.
- 와셔 순서: 볼트 머리 바로 아래에 금속 와셔를 끼우고, 베사판과 모니터 하우징 틈새에 플라스틱 스페이서를 배치해 압력을 분산시킵니다.
- 손 드라이버 마감: 전동 공구 대신 일반 십자 수동 드라이버를 써서 나사선이 헛돌지 않도록 손끝 감각으로 적정 저항까지만 조입니다.
후면 하우징 플라스틱의 허용 조임 토크 수치는 제품 설명서에 명시되어 있지 않은 경우가 많습니다.
손끝에 묵직한 저항이 느껴지는 지점에서 멈추는 편이 나사산 파손을 막는 데 안전합니다.

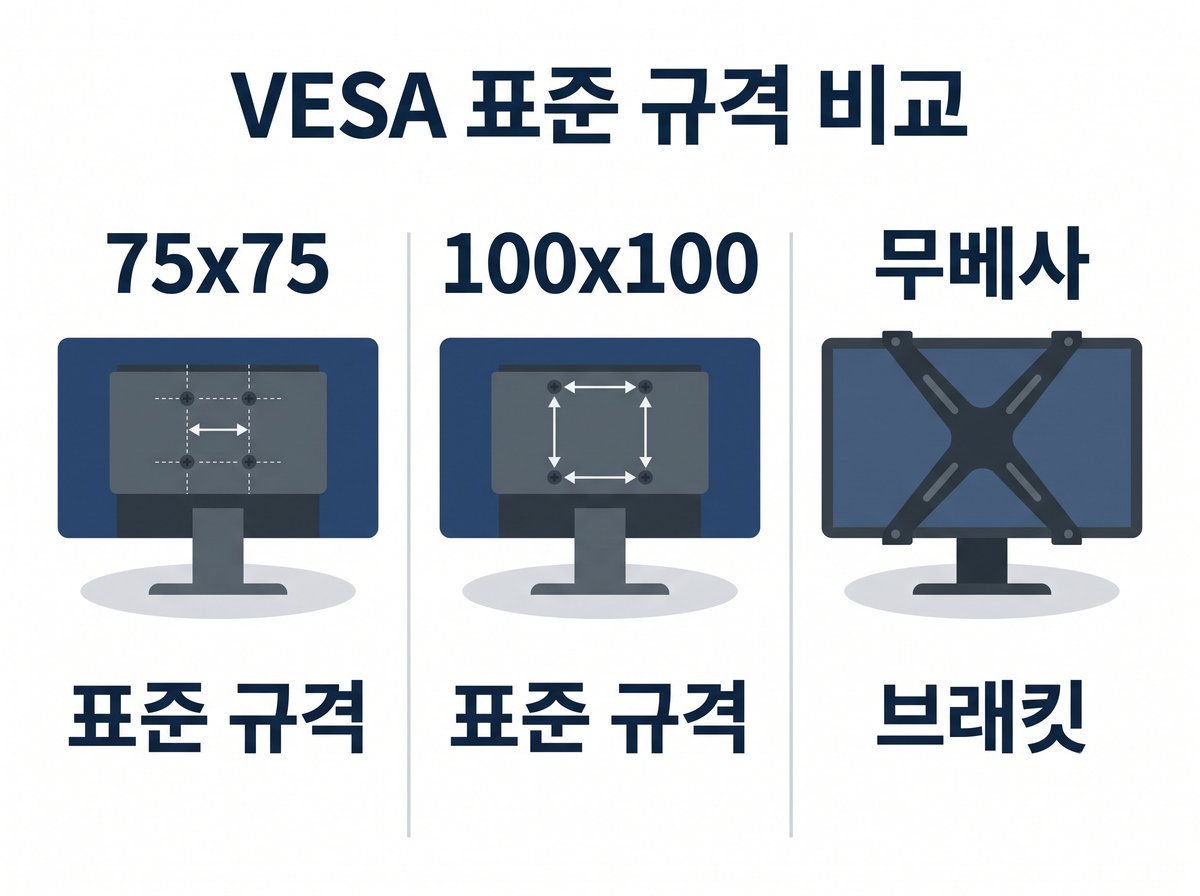

3. VESA 표준 규격과 어댑터 필요 여부
모니터 암 연결을 결정짓는 핵심 규격은 국제 표준 VESA FDMI 규격입니다.
모니터 뒷면에 뚫린 나사 구멍 사이의 가로와 세로 중심 거리를 밀리미터 단위로 잰 값입니다.
| 베사 분류 규격 | 나사 홀 간격 | 권장 나사 규격 | 실제 적용 및 조치 |
|---|---|---|---|
| MIS-D 75 | 75 x 75 mm | M4 (깊이 10mm 내외) | 24인치 이하 소형 디스플레이 기본 지원 |
| MIS-D 100 | 100 x 100 mm | M4 (깊이 10mm 내외) | 27인치 및 32인치 모니터 표준 규격 |
| MIS-E / 확장 | 200 x 100 / 200 x 200 mm | M4 또는 M6 | 별도 베사 확장 브래킷 장착 필요 |
| 무베사 (홀 없음) | 나사 구멍 없음 | 해당 없음 | 테두리를 집는 무베사 브래킷 필수 결합 |
사무용으로 쓰던 저가형 슬림 모니터 뒷면에 나사 구멍이 아예 없는 경우라면 모니터 암 직결이 불가능합니다.
이럴 때는 디스플레이 테두리 모서리 4곳을 집게 형태로 감싸 안는 무베사 브래킷을 먼저 연결해야 합니다.
셋 중 하나만 본다면 모니터 본체에 뚫린 베사 홀의 유무와 정사각형 규격 일치 여부입니다.
추가 세부 규격은 모니터암 단점: 설치 전 책상 상판과 베사 규격부터 따집니다 글에서도 기준점을 비교해 보실 수 있습니다.
독자 환경에 따라 갈리는 구체적인 선택 기준 예시입니다.
- 원룸 좁은 책상에서 27인치 모니터를 쓰는 경우라면: 100x100mm 베사판을 확인하고 클램프 기둥을 책상 중앙 대신 한쪽 모서리로 치우쳐 연결하면 모니터를 벽면에 바짝 밀착시켜 시야 거리를 확보할 수 있습니다.
- 두꺼운 서랍형 철제 책상을 쓰고 있는 경우라면: 클램프 집게가 하부 프레임에 걸려 들어가지 않으므로 케이블 관통 구멍을 활용하는 그로밋(홀) 볼트 방식으로 연결 방식을 바꿔야 합니다.
참고
모니터 후면 베사홀이 원형 홈 안쪽으로 10mm 이상 깊게 파여 있다면 번들 브래킷이 하우징 플라스틱에 걸립니다. 동봉된 원통 스페이서 4개를 볼트 사이에 끼워 높이를 띄워주어야 모니터 프레임 파손 없이 단단하게 결합됩니다.
4. 처짐과 흔들림 잡는 장력 조절 3단계
모니터를 암에 걸고 난 뒤 가장 빈번하게 겪는 하자는 화면 처짐과 고개 숙임입니다.
높낮이를 담당하는 상하 관절과 각도를 담당하는 틸트 관절은 조절 나사의 위치가 서로 완전히 다릅니다.
- 높낮이 처짐 교정: 모니터를 손으로 받쳐 원하는 작업 높이까지 수평으로 들어 올립니다. 팔꿈치 관절 상단 조절 홈에 육각 렌치를 넣고 + 기호 방향으로 10바퀴 이상 돌려 내부 스프링 장력을 보강합니다. 손을 뗐을 때 모니터가 그 자리에서 공중에 멈출 때까지 시계 방향으로 감아줍니다.
- 화면 솟구침 교정: 가벼운 경량 모니터를 걸었을 때 손을 놓으면 암이 천장을 향해 튕겨 올라가는 증상입니다. 반대로 렌치를 - 기호 방향(반시계 방향)으로 돌려 가스스프링 내부 압력을 덜어냅니다. 손으로 누른 지점에서 반발력 없이 제자리를 지킬 때까지 풀어줍니다.
- 목 관절(틸트) 고개 숙임 교정: 베사판 바로 뒤쪽에 있는 좌우 관절 볼트를 확인합니다. 틸트 관절은 스프링 자동 지지가 아니라 디스크 압착 마찰력으로 고정됩니다. 원하는 눈높이 각도로 맞춘 뒤 양옆 고정 볼트를 부러지지 않을 강도로 단단히 조여 마찰력을 높여줍니다.
틸트 볼트를 조일 때는 모니터 화면 앞면을 손으로 든든하게 받치고 작업해야 공구 미끄러짐 사고를 예방합니다.
번들 렌치가 헐거워 헛돌면 볼트 머리 육각 홈이 뭉개지므로 모니터 암 연결 시 규격에 맞는 정밀 렌치를 써야 안전합니다.
5. 자주 겪는 모니터 암 연결 질문
- Q. 육각 렌치를 여러 번 돌려도 장력에 아무런 변화가 없습니다.
- 모니터 암의 스프링 볼트는 미세 조절 나사선 방식이라 서너 바퀴 돌려서는 차이가 느껴지지 않습니다. 32인치 이상 무거운 모니터는 최소 15바퀴에서 많게는 20바퀴 이상 넉넉히 감아야 지지력이 올라갑니다. 계속 돌리다가 끝부분에서 강한 걸림이 느껴지면 최대 조임 상태에 도달한 것이니 억지로 힘을 주어 돌리지 마세요.
- Q. 책상 상판이 얇은 편인데 클램프를 그대로 물려도 되나요?
- 상판 두께가 20mm 미만으로 얇거나 파티클보드 재질이라면 클램프 압력 때문에 나무가 움푹 파이거나 휘어질 수 있습니다. 금속 재질의 모니터암 보강판(스틸 패드)을 책상 상판 위아래로 덧대어 체결 면적을 넓혀주어야 하중이 골고루 분산되어 책상 파손을 막을 수 있습니다.
- Q. 피벗(세로 화면 회전) 후 가로로 돌렸을 때 수평이 계속 어긋납니다.
- 헤드 결합부의 롤링 회전축 볼트가 너무 헐겁게 풀려 있기 때문입니다. 베사 브래킷 뒷면 중앙 회전 볼트를 반 바퀴 정도 조여주면 회전 저항이 뻑뻑해져 원하는 수평 위치에서 화면이 미끄러지지 않고 반듯하게 멈춥니다.
모니터 암 연결은 후면 베사 규격 확인, 스페이서를 활용한 나사선 밀착, 거치 후 장력 균형점 확보라는 3가지만 지키면 끝납니다.
스탠드 나사 깊이와 틸트 볼트 위치를 한 번만 올바르게 잡아두면 모니터 각도를 틀거나 청소할 때도 흔들림 없이 편안한 데스크 환경을 누릴 수 있습니다.
이 글은 본문에 링크한 samsung.com 자료를 확인해 정리했습니다. 가격·사양·기준은 바뀔 수 있으니 구매나 결정 전에 원문을 확인해 주세요. (기준일 2026-10-21)
